PrispevekObjavljeno: 31 Avg 2007 ob 08:42    Naslov sporočila: Digitalni instrumenti DVM-210 in DVM-310 Odgovori s citatom


DVM-210 kat. št. 126596
Dimenzije: (Š x V x G) 48 x 24 x 15.5 mm
Brez osvetlitve ozadja.


DVM-310 kat. št. 126694
Dimenzije: (Š x V x G) 72 x 36 x 15 mm
Z osvetlitijo ozadja (Back-Light).


Praktičen primer uporabe instrumentov serije DVM za nadzor akumulatorskega sistema 12V / 50A.


Instrumenti iz serije DVM potrebujejo za svoje delovanje napetost 9 VDC (VDD/GND), ki mora biti galvansko ločena od merjene napetosti. Zato je v tem primeru uporabljen DC/DC pretvornik, ki poleg galvanske ločitve deluje kot stabilen vir za napajanje DVM instrumentov, pri napajalni napetosti od 9 do 36 VDC. Ta pretvornik ima izhodno napetost 10V, zato sta dodani dve diodi 1N4148, ki napetost zmanjšata na 9V kakršna je potrebna za napajanje DVM merilnikov, ter kondenzator 100nF za odpravo motenj.


DC/DC pretvornik 9-18V ±5V TracoPower TMR 1221 kat. št. 154226



V priloženi shemi je uporovni delilnik napetosti za volt-meter izveden s klasičnimi (5% toleranca) in ne precizijskimi upori, ki se običajno uporabljajo za ta namen. Zaradi tega je pred uporabo potrebno voltmeter kalibrirati - umeriti s pomočjo zunanjega instrumenta ali multimetra in nastavitvijo linearnega potenciometra 2k2 ohma.

Za merjenje toka je uporabljen soupor (shunt) vrednosti 0.001E na katerem je pri toku 50A padec napetosti 0.05V


Soupor (Shunt) 50A/50mV kat. št. 104558

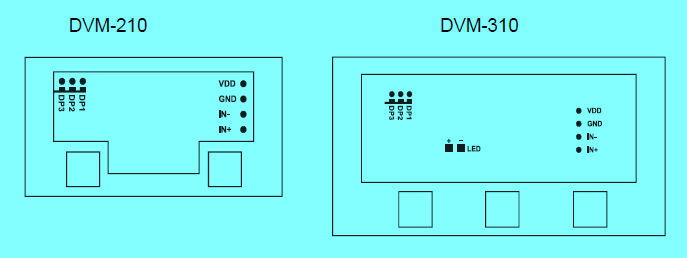

Na tiskanem vezju z zadnje strani instrumentov DVM so predvidena mesta za spajkanje mostičkov (bridge point) s katerimi lahko določite prikaz in pozicijo decimalne pike.
- voltmeter ima mostiček na DP2 kar s predlagano kombinacijo uporov omogoča preciznost meritve do 1/100V - [0.00V]
- ampermeter ima mostiček na DP1 kar z omenjenim souporom - shuntom omogoča preciznost meritve do 1/10A - [0.0A]
